Оригинальный Boot / Bench кабель Сканматик для SM2-PRO и SM3

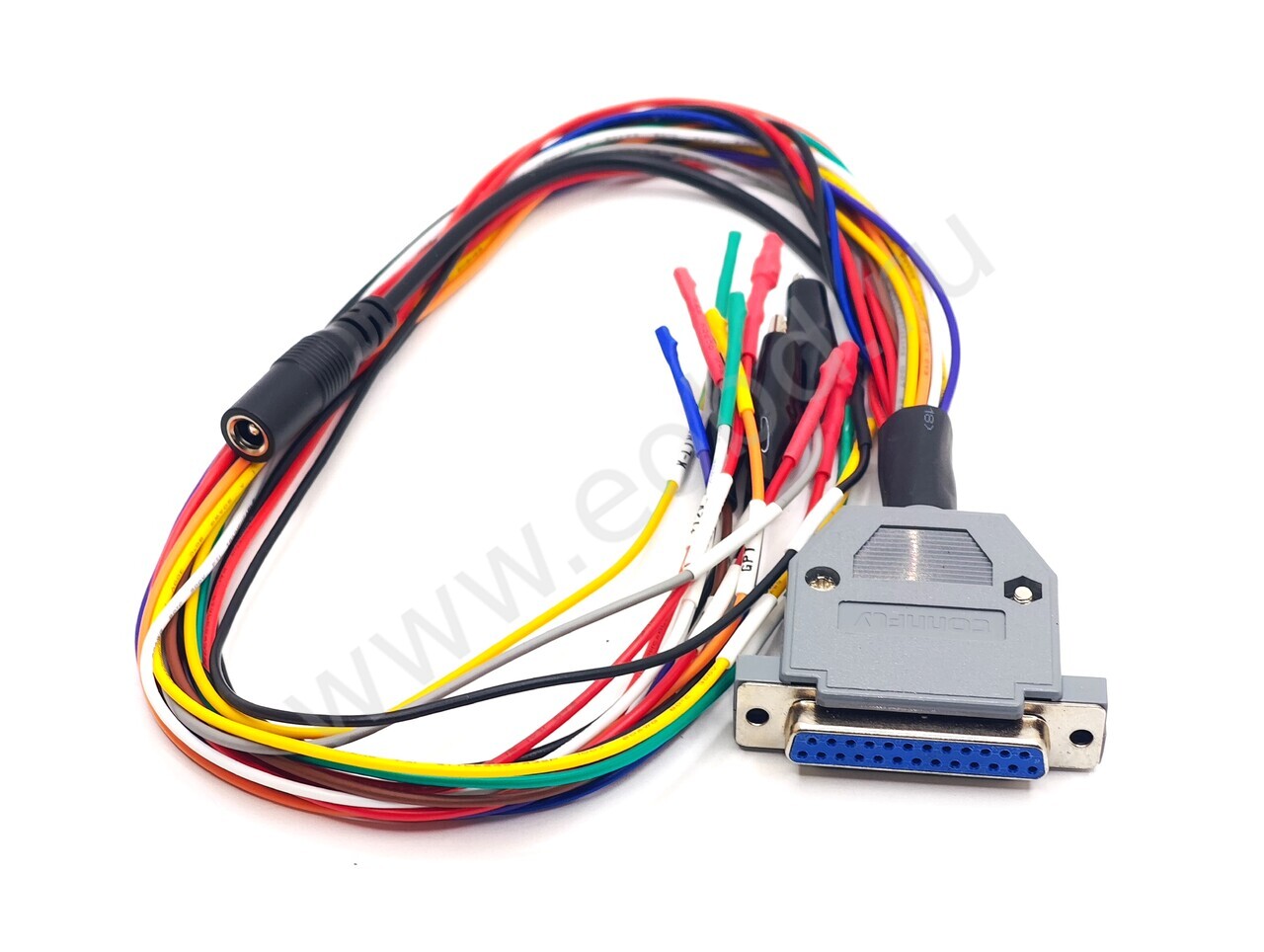

Оригинальный Boot / Bench кабель Сканматик (SM2-PRO / SM3)
Специализированный коммутационный кабель, разработанный для прямого подключения к контактам электронных блоков управления (ЭБУ) двигателем и трансмиссией при работе в режимах Bench (без вскрытия блока) и Boot (внутрисхемное программирование с подключением к отладочным портам процессора).
Ключевой технической особенностью данного кабеля является встроенная схема автоматического управления питанием (L-line). Она обеспечивает корректную и безопасную подачу питающих напряжений на ЭБУ в моменты инициализации, чтения и записи, что является обязательным требованием при работе с современными загрузчиками (например, PCMflash, BitBox и аналогичными).
Функциональные особенности
-
Автоматическая коммутация питания: Исключает необходимость ручного управления питанием блока при выполнении сложных процедур авторизации и обмена данными.
-
Аппаратная поддержка GPT: Наличие выделенных линий GPT1 и GPT2 для работы с защищенными микроконтроллерами (например, семейство Infineon Tricore) и вычитывания паролей без вскрытия ЭБУ.
-
Адаптация для Boot-режима: Наличие специализированных выводов CNF1, Boot1 и Boot2, оснащенных встроенными токоограничивающими резисторами номиналом 1 кОм (оптимизировано для работы с 53 модулем программного комплекса PCMflash).
-
Универсальность контактов: Разделение питающих и массовых проводов на контакты большого и малого сечения для надежной фиксации на пинах разъемов ЭБУ различных форм-факторов.
Назначение контактов (распиновка)
Кабель оснащен цветовой маркировкой и специализированными наконечниками для безошибочной коммутации с выводами ЭБУ:
| Сигнал |
Цвет провода |
Тип и количество контактов |
Примечание |
| +12V |
Красный |
1 большой, 2 малых |
Основное питание ЭБУ |
| GND |
Черный |
1 большой, 1 малый |
Масса (заземление) |
| CAN H |
Белый |
1 малый |
Шина данных CAN High |
| CAN L |
Зеленый |
1 малый |
Шина данных CAN Low |
| K-Line |
Желто-черный |
1 малый |
Линия диагностики (ISO 9141/14230) |
| GPT1 |
Желтый |
1 малый |
Сигнал генератора импульсов 1 |
| GPT2 |
Оранжевый |
1 малый |
Сигнал генератора импульсов 2 |
| VPP |
Фиолетовый |
1 малый |
Напряжение программирования |
| CNF1 |
Синий |
1 зажим «крокодил» |
Встроенный резистор 1 кОм (для 53 модуля) |
| Boot1 |
Серый |
1 зажим «крокодил» |
Встроенный резистор 1 кОм (для 53 модуля) |
| Boot2 |
Коричневый |
1 зажим «крокодил» |
Встроенный резистор 1 кОм (для 53 модуля) |
Технические характеристики
| Характеристика |
Параметр |
| Тип устройства |
Коммутационный кабель для программирования «на столе» |
| Совместимость с адаптерами |
Сканматик SM2-PRO, Сканматик SM3 |
| Управление питанием ЭБУ |
Автоматическое (управляется адаптером) |
| Номинал резисторов (CNF/Boot) |
1 кОм |
| Производитель |
Сканматик, Россия |
